3600 MW
eletromagnetisches Weichenpaar

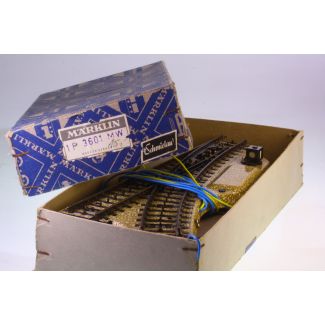

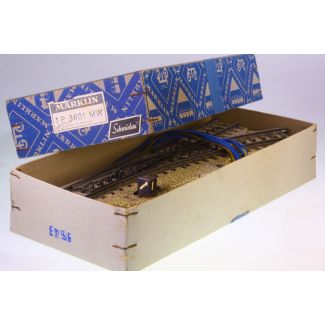

Weichen vom Typ 3600 MW. Einpoliges 20 V-System von 1948 bis 1951. Von 1952 bis 1956 gab es dann die 3600 MWS mit dem 16 V-Doppelspulenantrieb.
Zu diesen Weichen gehört die erste Version des Trafos 280 A mit den drei Buchsenpaaren auf der Rückseite (1x Bahnstrom variabler Spannung, 1x Lichtstron 16 V und 1x Magnetartikelstrom 20 V). Das dritte Buchsenpaar, das im Prinzip für die Doppelspulenantriebe der Magnetartikel, die auch mit 16V sicher geschaltet werden konnten, nicht mehr benötigt wurde, entfiel allerdings erst ab 1955, da ja noch für einige Zeit Anlagen mit Einpolsystem existierten, wofür auch schon mal ein weiterer Trafo benötigt wurde.
Wenn die Einpol-Antriebe gut laufen, funktionieren sie auch mit 16 V.
Messing und Kunststoff kamen zum Jahreswechsel 1949/50.

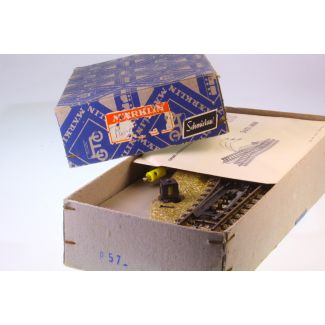

Beachtenswert (gerade bei der Suche nach Laternenkästen) ist die Verschraubung der frühen Kästen an der breiten (statt schmalen) Seite.
Nur die Trafos mit sechs Buchsen bieten für Weichen etc. einen separaten 20 V Ausgang.
Der Lichtausgang bei Trafos mit drei Buchsen bietet nur 16 V, was aber manchmal ausreicht.
